Buongiorno a tutti,
Sulla mia Rav del 2011 ho deciso di sostituire l'autoradio di serie Mod. 53831 con un navigatore sempre originale Mod. B9017 acquistato usato.
Ho preferito rimanere su un prodotto originale per mantenere il più possibile l'estetica e l'illuminazione degli interni, oltre alla compatibilità dei comandi al volante.

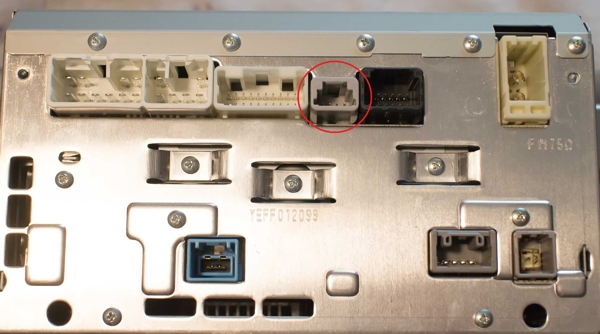

Rimossa l'autoradio originale, per installare il navigatore, con sorpresa mi ritrovo il connettore del microfono completamente diverso, sull'auto è presente un connettore bianco da 4 + 4 pin con 5 conduttori, mentre sul navigatore è presente un connettore di colore grigio con solamente 4 pin, e dire che sono rimasto volutamente su un prodotto originale per non aver problemi di compatibilità!!!
Fortunatamente tutto funziona regolarmente, tranne ovviamente il vivavoce.
Chiedo se qualcuno di voi ha già avuto esperienza in merito, o sa dove reperire lo schema del navigatore per poter adattare il cablaggio originale dell'auto.

Ringrazio chiunque possa darmi un aiuto.

Flavio

Prova cercare con google connettori mettendoci i codici d navigatore. Io anni fa trovai in questo modo un adattatore per il parrot bt . Purtoppo non ricordo piu la ditta che me lo ha rifornito

Inviato dal mio PLK-L01 utilizzando Tapatalk

_________________
il tempo non lo vede nessuno, il risultato lo vedono tutti
Rav4.3 DPF 136cv

Un saluto a tutti,
Finalmente sono riuscito a trovare la soluzione per poter sostituire la radio originale, con il navigatore B9017.
Come prima cosa serve procurarsi il seguente connettore da mamma Toyota: PZ445-00333-04
Se necessario anche l’antenna GPS: PZ445-00333-05
A questo punto, una volta rimossa la radio originale, troviamo il connettore di alimentazione e altoparlanti anteriori, un secondo connettore per gli altoparlanti posteriori, questi due connettori sono perfettamente compatibili con l’unità di navigazione.
Troveremo inoltre un connettore a 20 poli con i collegamenti per i comandi al volante, e un secondo connettore a 8 poli con solamente 5 conduttori, questo connettore porta il segnale del microfono e altri segnali per l’abilitazione del vivavoce Bluetooth, e non è compatibile con il navigatore.
Per poter rendere completamente compatibile il navigatore, bisogna modificare il cablaggio originale come segue:
Spostare il filo bianco del pin 2 sul connettore a 8 poli, al pin 4 del connettore a 20 poli
Spostare il filo nero del pin 3 sul connettore a 8 poli, al pin 5 del connettore a 20 poli
Spostare il filo rosso del pin 5 sul connettore a 8 poli, al pin 13 del connettore a 20 poli
Spostare il filo viola del pin 6 sul connettore a 8 poli, al pin 14 del connettore a 20 poli
Spostare il filo giallo del pin 3 sul connettore a 20 poli, e collegarlo al filo bianco/viola del nuovo connettore acquistato.
Spostare il filo blu del pin 1 sul connettore a 8 poli al pin 3 (rimasto libero) del connettore a 20 poli

Ora tutte le funzioni saranno disponibili sull’unità di navigazione B9017

Grazie a tutti
Flavio

Non sarebbe malvagio vedere qualche foto da lasciare ai posteri...ne hai fatta qualcuna?

Buongiorno
Grazie della guida, molto utile, però vorrei precisare che nel mio rav4 2011 ho trovato una situazione diversa:
----------
Spostare il filo bianco del pin 2 sul connettore a 8 poli, al pin 4 del connettore a 20 poli ---> OK
Spostare il filo nero del pin 3 sul connettore a 8 poli, al pin 5 del connettore a 20 poli ---> OK
Spostare il filo rosso del pin 5 sul connettore a 8 poli, al pin 13 del connettore a 20 poli ---> OK
Spostare il filo viola del pin 6 sul connettore a 8 poli, al pin 14 del connettore a 20 poli ---> E' AL PIN 3 DEL CONNETTORE 20 POLI
Spostare il filo giallo del pin 3 sul connettore a 20 poli, e collegarlo al filo bianco/viola del nuovo connettore acquistato. ---> E' AL PIN 4 SUL CONNETTORE A 8 POLI
Spostare il filo blu del pin 1 sul connettore a 8 poli al pin 3 (rimasto libero) del connettore a 20 poli - IL FILO E' BIANCO/NERO
----------

Per rendere compatibile il navigatore e per abilitare il vivavoce bluetooth (che altrimenti se non sente il microfono non si attiva) ho dovuto fare le seguenti cose:
Spostare il filo viola dal pin 3 del connettore a 20 poli, al pin 14 dello stesso connettore
Mettere il filo bianco/nero del pin1 sul connettore a 8 poli, al pin 3 (ex posto del filo viola) dello stesso connettore.


Cosi tutto funziona...
Ho voluto integrare queste informazione nel caso qualcuno si trovi nella mia stessa situazione.

Un saluto

Complimenti per lo SBATTONE !!!

Retifica:

il filo viola NON va messo sul connettore a 20 poli dove precedentemente descritto altrimenti si rischia che la macchina vada in protezione con codice ecu p0500 (errore sensore velocità).
A questo punto il filo viola è rimasto staccato insieme al filo giallo, così sembra tutto ok a livello di radio e vivavoce.
Ora la macchina non da più errore!!!!
Il dubbio che rimane è:
Il filo viola a questo punto è il sensore velocità da collegare connettore da acquistare (pz445-00333-04)
Ma il filo giallo??? A cosa serve??

se scopro qualcosa vi aggiorno

un saluto

Hi everybody,
ma questo vale anche per il B9004?
Grazie in anticipo
